Sistem automat de măsurare pentru imaginea durității Micro/Vickers

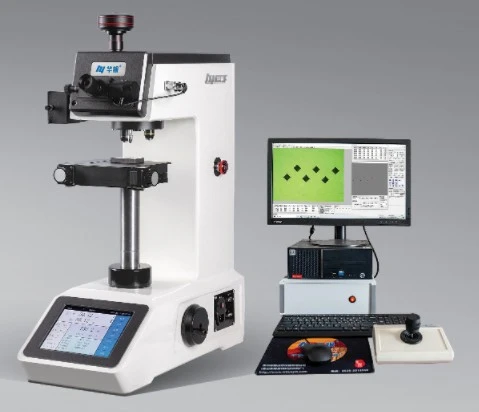

HYHV300T2.1 Sistem automat de măsurare pentru imaginea durității micro/Vickers

HYHV300T3.1deplinsistem automat de măsurare pentru imagini de duritate micro/Vickers

Sistemul de măsurare a imaginii de duritate micro/Vickers seria HYHV300 este un produs avansat de măsurare a durității imaginii; Sistemul acceptă mai multe metode de măsurare, cum ar fi măsurarea manuală și măsurarea automată, cu precizie ridicată de măsurare și repetabilitate bună; Sistemul acceptă măsurători de duritate Vickers, duritate Knoop și duritate la rupere; Acest sistem are diferite niveluri de versiuni de software pentru a satisface diferitele nevoi ale clienților.

Sistemul de măsurare automată a imaginii durității HYHV300T2.1/T3.1 micro/Vickers poate controla direct gazda testerului de duritate, platforma automată de testare a coordonatelor și tija șurubului de ridicare (T3.1), permițând observarea-în timp real a imaginilor și măsurarea valorilor de duritate. Poate fi măsurat manual și măsurat automat, cu un proces de măsurare rapid și precis. Eșantionul poate fi deplasat automat și poate citi valoarea durității în funcție de traiectoria setată, realizând funcții inteligente precum turelă automată, focalizare automată (T3.1), încărcare automată, deplasare automată, citire automată etc., satisfacând nevoile utilizatorilor high-end-.

Funcții principale: (puțin diferit pentru diferite versiuni de software)

Conectarea sistemului:Sistemul este conectat la testerul de duritate prin interfața RS232, iar software-ul controlează testerul de duritate în timp real-, ajustează luminozitatea, controlează turela, schimbă lentilele, schimbă sarcina și citește direct;

Legatura de presiune:După conversia presiunii testerului de duritate, sistemul detectează schimbarea presiunii și o reglează în timp util;

Legătura turelă:software-ul controlează testerul de duritate pentru a comuta între obiective și indentor;

Legătura de încărcare:Software-ul controlează testerul de duritate la încărcare, fără a fi nevoie de control manual al testerului de duritate;

Legătura de măsurare:software-ul controlează turela testerului de duritate, încarcă și măsoară direct valoarea durității;

Legătura platformei:platformă automată profesională și control, complet controlate de sistem;

Tragerea platformei:pe imaginea activă, trageți mouse-ul pentru a controla deplasarea platformei în toate direcțiile;

Legătura focalizată:T3.1 Configurare complet automată a sistemului, tester de duritate controlat de computer-Ridicare și focalizare automată cu șurub, fără a fi necesară ridicarea manuală a șurubului sau observarea focalizării, economisirea îngrijorării și a efortului operatorului, reducerea erorilor umane și îmbunătățirea preciziei;

Setarea directiei:În funcție de direcția de adâncime, setați direcția corespunzătoare de deplasare a platformei pentru a asigura cele mai bune rezultate de măsurare;

Planificarea traseului:Banca de testare automată a coordonatelor mută automat proba în poziția desemnată în funcție de traiectoria stabilită; Opțiuni multiple acceptă planificarea căilor de testare a indentării, cu opțiunea de a seta căi de testare normale, zimțate, curbate, drepte și alte muchii;

Ajustarea traseului:Orice ajustări, cum ar fi adăugarea, ștergerea, modificarea și traducerea pot fi făcute asupra punctelor traseului;

Domeniu de măsurare:Sunt acceptate toate valorile de forță de la 10 grame la 50 de kilograme;

Achiziția imaginii:afișarea-în timp real a imaginilor cu duritate, stocarea și imprimarea imaginilor și mărirea reglabilă pentru ieșirea imaginii;

Măsurare automată:găsiți automat cele patru vârfuri ale indentării, citiți direct valoarea durității, viteza rapidă, date precise;

Măsurare diagonală:Măsurați valoarea durității tangând cele patru colțuri ale indentării cu patru linii laterale;

Măsurare în patru-puncte:Faceți clic pe cele patru vârfuri ale indentării cu mouse-ul, citiți valoarea durității și afișați imaginea mărită în timp real;

Scanare automată:capabil să scaneze automat marginea și conturul probei

Conversie duritate:Conform standardelor naționale, conversia automată a Brinell-Rockwell-Vickers-Knoop și a altor valori de duritate este efectuată și afișată în timp real;

Curba de adâncime a stratului:Desenați o curbă de duritate-adâncime pe baza datelor măsurate și scoateți un grafic al curbei de duritate dublă (HV și HRC/HRA etc.)

Raport grafic:Înregistrați automat datele de măsurare, generați curbe de adâncime de duritate, salvați sau imprimați curbele de adâncime de duritate, imagini de indentare și toate valorile de măsurare a indentării. Toate rapoartele sunt salvate ca documente WORD;

Imprimarea imaginii:Utilizatorii pot seta modul de export pentru imaginea de indentare, care poate fi împărțită în toate imaginile, imaginile curente sau fără ieșire de imagine;

Statistici rezultate:Exportați rezultatele măsurătorii ale indentărilor multiple în format de date Excel și numărați automat numărul de măsurători, valorile maxime și minime ale durității, valorile medii, abaterea medie pătrată etc.
